Cas réels d’intervention

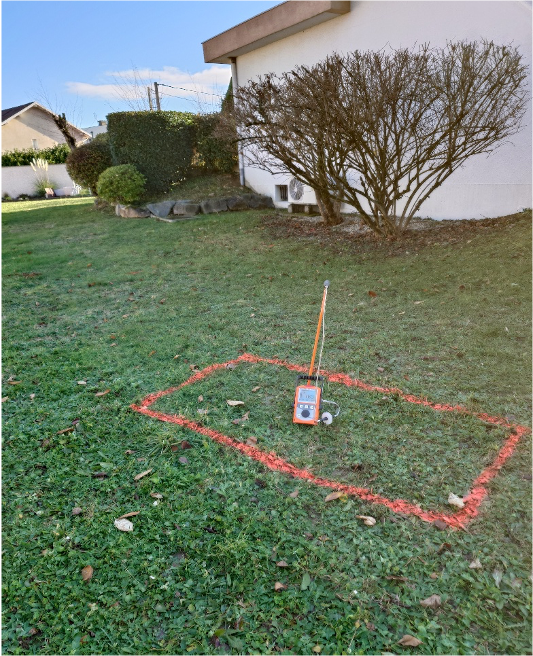

SEDIMO est intervenu dans une habitation à Vaulx-en-Velin, à la demande d’un expert du groupe SARETEC, afin de rechercher l’origine d’une surconsommation d’eau sans aucune trace de fuite visible. Les investigations ont permis d’identifier une fuite sur une canalisation d’alimentation en eau froide enterrée à l’extérieur de l’habitation. La recherche a nécessité dans un premier temps le traçage du réseau enterré, puis l’utilisation de gaz traceur afin de cibler la zone de fuite. Particularité de cette intervention : une zone ayant déjà fait l’objet d’une réparation était initialement suspectée. Les investigations réalisées par SEDIMO ont permis d’écarter cette hypothèse et de localiser la fuite à un autre endroit, sous le trottoir, à proximité du portillon de l’habitation et d’un regard télécom. Une surconsommation d’eau sans fuite visible Une fuite sur une canalisation enterrée peut provoquer une consommation d’eau importante sans nécessairement créer de flaque, de remontée d’eau ou de trace d’humidité visible. Dans cette habitation de Vaulx-en-Velin, aucun signe apparent ne permettait de déterminer l’emplacement de la fuite. La canalisation concernée étant enterrée et son parcours n’étant pas suffisamment connu pour rechercher directement la fuite, la première étape a consisté à repérer précisément son cheminement. Traçage de la canalisation d’eau enterrée Une aiguille conductrice a été introduite dans la canalisation afin d’y injecter une fréquence détectable depuis la surface. À l’aide d’un équipement de localisation électromagnétique, SEDIMO a ensuite suivi le parcours de l’alimentation en eau froide depuis l’habitation jusqu’au regard du compteur. La profondeur de la canalisation a été estimée à environ 80 cm sur une partie du parcours. Recherche de la fuite au gaz traceur Une fois le parcours de la canalisation identifié, du gaz traceur a été injecté dans le réseau.Le circuit a été purgé afin que le gaz puisse circuler dans la canalisation et s’échapper au niveau de la fuite. Des sondages ponctuels ont ensuite été réalisés dans l’enrobé afin de rechercher les remontées de gaz en surface. Une première recherche a été effectuée à l’endroit où une réparation antérieure était supposée avoir été réalisée.Aucune remontée de gaz traceur n’a été détectée à cet emplacement.Cette absence de détection a conduit à poursuivre les investigations le long du parcours réel de la canalisation plutôt que d’engager une ouverture à cet endroit. Une forte remontée de gaz permet de localiser la fuite En poursuivant les recherches, une remontée très importante de gaz traceur a finalement été détectée sur le trottoir, à proximité du portillon de l’habitation et d’un regard télécom. Cette détection a permis de cibler la zone de fuite sur la canalisation d’alimentation en eau froide enterrée. Fuite localisée sous le trottoir À l’issue des investigations, la fuite a été localisée sur le réseau d’alimentation en eau froide enterré sous le trottoir, à proximité du portillon et du regard télécom. La zone identifiée a ainsi pu être ciblée pour permettre la mise au jour de la canalisation et sa réparation, sans avoir à réaliser des ouvertures successives au hasard sur l’ensemble du parcours du réseau. Pourquoi combiner traçage de réseau et gaz traceur ? Cette intervention montre l’intérêt de combiner plusieurs techniques lorsqu’une fuite se situe sur une canalisation enterrée dont le parcours n’est pas précisément connu. Le traçage électromagnétique permet de déterminer le cheminement du réseau et d’en estimer la profondeur. Le gaz traceur permet ensuite de rechercher les remontées de gaz provoquées par la fuite et de réduire la zone nécessitant une ouverture. Cette méthode est particulièrement adaptée lorsque l’eau s’évacue directement dans le terrain et que la fuite ne provoque aucune trace visible en surface. Recherche de fuite à Vaulx-en-Velin SEDIMO intervient pour la recherche de fuite à Vaulx-en-Velin et dans l’ensemble de la métropole lyonnaise, sur les réseaux intérieurs comme extérieurs.Selon la configuration de l’installation, différentes techniques peuvent être utilisées ou combinées : traçage de canalisation, gaz traceur, recherche électro-acoustique, mise en pression, thermographie, inspection vidéo ou mesures hygrométriques. → Découvrez nos services de recherche de fuite à Vaulx-en-Velin. Vous constatez une surconsommation d’eau, votre compteur continue de tourner ou vous suspectez une fuite sans en voir l’origine ? Contactez SEDIMO pour réaliser une recherche de fuite adaptée à la configuration de votre réseau.

Une fuite d’eau n’est pas toujours synonyme de flaque au sol, de mur détrempé ou de plafond qui goutte. Certaines fuites peuvent rester totalement invisibles pendant plusieurs jours, voire plusieurs semaines, tout en provoquant une surconsommation d’eau ou des dégâts progressifs dans le bâtiment. Canalisation encastrée, fuite sous une dalle, réseau enterré ou petite perte continue : plusieurs situations peuvent expliquer l’absence de signe évident. Voici pourquoi une fuite peut passer inaperçue et quels indices doivent malgré tout vous alerter. Une fuite peut se produire dans une canalisation inaccessible Dans une habitation ou un bâtiment professionnel, une grande partie des canalisations n’est pas directement visible. Elles peuvent passer : dans les murs ; sous une dalle ; dans un plancher ; derrière une cloison ; dans un vide sanitaire ; sous un carrelage ; ou encore sous terre, entre le compteur et le bâtiment. Lorsqu’une fuite apparaît sur l’un de ces réseaux, l’eau ne ressort pas forcément immédiatement à l’intérieur du logement. Elle peut s’écouler dans les matériaux, suivre une canalisation ou s’infiltrer progressivement dans le sol. Il est donc tout à fait possible d’avoir une fuite importante sans constater de flaque d’eau. L’eau peut prendre un chemin très différent de celui de la fuite L’un des pièges les plus fréquents lors d’une recherche de fuite est de penser que la trace visible se trouve forcément à proximité immédiate de l’origine du problème.En réalité, l’eau peut circuler sur plusieurs dizaines de centimètres, voire davantage, avant de devenir visible.Par exemple, une fuite située sous une dalle peut suivre une pente ou un réseau avant d’apparaître plusieurs mètres plus loin.À l’inverse, elle peut également être absorbée par le sol ou certains matériaux sans créer immédiatement de trace apparente.C’est notamment pour cette raison que la zone humide visible n’indique pas toujours précisément l’emplacement de la fuite. Certaines fuites sont très faibles mais permanentes Une petite fuite peut sembler insignifiante, mais lorsqu’elle se poursuit 24 heures sur 24, les volumes d’eau perdus peuvent rapidement devenir importants. Une fuite de faible débit peut notamment passer inaperçue lorsque : elle se situe sur une canalisation encastrée ; elle s’écoule directement dans le sol ; elle concerne un réseau extérieur ; l’humidité produite s’évapore progressivement ; les matériaux absorbent une partie de l’eau. Dans ce type de situation, le premier signe peut simplement être une augmentation inhabituelle de la consommation d’eau. Une fuite sous dalle peut rester invisible longtemps Les fuites situées sous une dalle sont particulièrement difficiles à identifier sans matériel adapté. L’eau peut se diffuser sous le bâtiment ou être absorbée par le terrain avant que des signes apparaissent à l’intérieur. Selon la configuration des lieux, les premières manifestations peuvent être très discrètes : augmentation de la facture d’eau ; compteur qui continue de tourner alors qu’aucun équipement n’utilise d’eau ; légère humidité ; dégradation progressive d’un revêtement ; odeur inhabituelle ; baisse de pression sur certains réseaux. Chez SEDIMO, nous rencontrons régulièrement ce type de situation lors de recherches de fuite non destructives. Cas réel SEDIMO : une fuite invisible sous le sol d’une salle de bains Lors d’une intervention réalisée à La Tour-de-Salvagny, SEDIMO a été sollicité pour une surconsommation d’eau sans fuite apparente dans l’habitation. Un contrôle du compteur pendant environ 15 minutes a permis de confirmer une consommation d’eau alors que tous les points d’eau de la maison étaient inutilisés. Après contrôle des équipements sanitaires, les investigations ont permis d’orienter la recherche vers l’alimentation en eau chaude de la salle de bains du rez-de-chaussée. Une inspection endoscopique a révélé une forte présence d’humidité sous le meuble vasque, sans écoulement d’eau visible. La canalisation encastrée a ensuite été tracée sous le sol. Une recherche par écoute électro-acoustique a permis de localiser la fuite sous le carrelage, entre le bac à douche et le meuble vasque. Recherche électro-acoustique d’une fuite sur une canalisation d’eau chaude encastrée sous le sol – intervention SEDIMO à La Tour-de-Salvagny. Les réseaux extérieurs peuvent également masquer une fuite Une fuite située entre le compteur d’eau et la maison peut elle aussi rester totalement invisible. Lorsque la canalisation est enterrée, l’eau peut être directement absorbée par le terrain.Il n’y aura donc pas nécessairement : de flaque ; de zone boueuse ; de remontée d’eau ; ou de trace visible à proximité de la canalisation. La fuite peut néanmoins provoquer une consommation d’eau importante. C’est pourquoi une surconsommation inexpliquée doit toujours être vérifiée, même lorsqu’aucun dégât n’est visible. Quels signes peuvent révéler une fuite invisible ? Même en l’absence de trace évidente, plusieurs indices peuvent faire suspecter une fuite. Ces signes peuvent apparaître loin de l’endroit où se trouve réellement la fuite. Un compteur d’eau qui continue de tourner Lorsque tous les robinets sont fermés et qu’aucun appareil n’utilise d’eau, le compteur devrait rester immobile. S’il continue à enregistrer une consommation, cela peut indiquer la présence d’une fuite sur le réseau. Une consommation d’eau qui augmente sans explication Une hausse importante de la facture d’eau, sans changement particulier dans les habitudes du foyer, peut également être un signal d’alerte. Il convient alors de vérifier les équipements visibles, mais également d’envisager une fuite sur une canalisation encastrée ou enterrée. Une baisse de pression Sur certains réseaux, notamment les circuits de chauffage, une perte de pression régulière peut révéler une fuite difficilement visible. Des traces d’humidité tardives Dans certains cas, les premiers signes n’apparaissent qu’après plusieurs jours : peinture qui cloque ; papier peint qui se décolle ; plinthes qui gonflent ; apparition de moisissures ; taches sur un mur ou un plafond.   Comment localiser une fuite sans casser ? Lorsque la canalisation n’est pas accessible, casser immédiatement un mur ou un sol au hasard n’est généralement pas la meilleure solution. Il existe aujourd’hui différentes techniques permettant de rechercher l’origine d’une fuite de manière ciblée. Selon la configuration du réseau, plusieurs techniques peuvent être combinées : mise en pression, écoute acoustique, gaz traceur, thermographie, mesures hygrométriques ou inspection vidéo. La méthode est choisie en fonction du type de canalisation, de

Nous sommes intervenus à Lyon 3, boulevard Vivier Merle, suite à une surconsommation d’eau constatée sur un réseau d’arrosage enterré alimentant des espaces verts récemment réaménagés pour la Ville de Lyon. Cette intervention a été réalisée à la demande de la société Jean Lefebvre, entreprise mandatée pour la réalisation et la réfection des espaces verts sur ce secteur. L’objectif de l’intervention était de localiser précisément l’origine de la fuite, sans dégradation des aménagements paysagers existants. Problème constaté Une consommation d’eau anormalement élevée a été relevée sur le réseau d’arrosage. Aucune fuite n’étant visible en surface ni au niveau des bouches d’arrosage, une recherche de fuite non destructive a été engagée sur la canalisation enterrée. Injection de gaz traceur Une injection de gaz traceur a été réalisée dans le réseau d’arrosage, suivie d’une purge complète du circuit, afin de permettre une détection fiable des remontées de gaz en surface. Recherche sur l’ensemble du réseau L’ensemble du tracé du réseau enterré a été contrôlé, y compris toutes les bouches d’arrosage existantes. Aucune anomalie n’a été constatée sur ces points. Localisation précise de la fuite Une émergence de gaz traceur très importante a été détectée dans les espaces verts, à proximité immédiate du parc VELOV. Cette remontée de gaz a permis de localiser précisément l’emplacement de la fuite sur la canalisation enterrée. Résultat de l’intervention La fuite a été localisée sur le réseau d’alimentation en eau froide enterré alimentant l’arrosage des espaces verts. La méthode employée a permis une localisation précise sans casse inutile, préservant les aménagements paysagers récents. Recommandations Au vu des éléments constatés, nous recommandons la mise à jour de la canalisation concernée, suivie d’une réparation ciblée à l’endroit identifié. Informations intervention Ville : Lyon 3Adresse : Boulevard Vivier MerleType de site : Espaces verts urbains Entreprise mandataire : Société Jean Lefebvre Réseau concerné : Arrosage enterréMotif : Surconsommation d’eau Contactez notre équipe

SEDIMO est intervenu pour une recherche de fuite sous dalle à Villeurbanne (69100), dans le quartier Cusset, à la suite d’infiltrations d’eau constatées sur le mur d’un sous-sol. Les occupants de cette maison située rue des Bienvenus avaient remarqué l’apparition progressive d’humidité sur le mur de la cave, laissant suspecter une fuite sur un réseau d’évacuation encastré sous la maison. Constat initial : infiltrations d’eau dans la cave Lors de notre intervention, nous avons observé des traces d’infiltration d’eau importantes sur le mur du sous-sol, indiquant la présence d’un écoulement provenant probablement d’un réseau situé sous le plancher du rez-de-chaussée. d’une canalisation fissurée d’un regard d’évacuation défectueux d’un défaut d’étanchéité sur un réseau EU / EV Test au colorant pour identifier l’origine de la fuite Afin de confirmer l’origine de l’infiltration, nous avons réalisé une mise en eau colorée des évacuations de la baignoire. Lors de ce test, un écoulement d’eau colorée est apparu le long du mur du sous-sol, confirmant que les canalisations d’évacuation n’étaient pas étanches. Inspection du réseau avec caméra Une inspection vidéo du réseau EU/EV a ensuite été réalisée à l’aide d’une caméra endoscopique introduite dans les conduites depuis le sous-sol afin de vérifier l’état intérieur des canalisations. Mise en évidence du défaut avec un second test au colorant Un second test au colorant violet injecté dans les toilettes a permis d’observer que le colorant ressortait directement dans un regard encastré sous le sol de la cuisine, sans passer par le réseau récupérant les évacuations de la salle de bain et de la cuisine. Localisation précise du regard sous la cuisine À l’aide d’une sonde émettrice et d’un détecteur de localisation, le regard a été positionné précisément sous le sol de la cuisine, au rez-de-chaussée de la maison. Conclusion de l’intervention Nos investigations ont permis de localiser un défaut d’étanchéité au niveau d’un regard EU/EV encastré sous la cuisine, responsable des infiltrations observées dans le sous-sol. Nous avons recommandé la mise à jour du regard encastré et la reprise complète de son étanchéité. Recherche de fuite à Villeurbanne (69100) SEDIMO intervient régulièrement pour la recherche de fuite à Villeurbanne et dans toute la métropole de Lyon : • réseaux sous dalle• canalisations encastrées• réseaux enterrés• évacuations EU / EV Contactez notre équipe

Nous sommes intervenus à Rillieux-la-Pape (69140) suite à une surconsommation d’eau anormale constatée dans une maison individuelle. Aucune fuite n’étant visible à l’intérieur du logement, une recherche de fuite a été engagée sur le réseau d’alimentation en eau froide encastré, situé entre la cuisine et le compteur extérieur. L’objectif de l’intervention était de localiser précisément l’origine de la fuite sans dégradation inutile, afin de permettre une réparation ciblée. Le problème constaté Le client constatait une augmentation significative de sa consommation d’eau, sans trace apparente d’écoulement ou d’humidité visible dans l’habitation. La configuration des lieux laissait supposer une fuite sur une canalisation d’eau froide encastrée sous la dalle de la cuisine. Inspection vidéo de la canalisation Une inspection vidéo par caméra endoscopique a été réalisée à l’intérieur de la gaine protégeant la canalisation d’alimentation d’eau froide, permettant d’identifier visuellement l’état du réseau. Identification de la fuite L’inspection vidéo a permis de constater une fuite active sur une canalisation de type Plymouth, présentant un percement visible. Localisation précise en surface La localisation de la tête de caméra en surface a permis de déterminer l’emplacement exact de la fuite sous la dalle, avec une profondeur estimée à environ 40 cm. Résultat de l’intervention La fuite a été localisée avec précision sous la dalle de la cuisine, sans casse inutile, permettant une réparation ciblée. Recommandations Nous recommandons la mise à jour de la canalisation défectueuse suivie d’une réparation localisée à l’endroit identifié. Informations intervention Ville : Rillieux-la-Pape (69140)Type de bien : Maison individuelle Réseau concerné : Eau froide encastrée Motif : Surconsommation d’eau Profondeur estimée : 40 cm Contactez notre équipe

Contexte Nous avons reçu un appel de la part de Monsieur et Madame C. Ces derniers propriétaires de leur résidence principale située sur la commune d’Ecully, à proximité de la ville de Lyon, viennent de recevoir une alerte de l’eau du Grand Lyon leur indiquant une consommation d’eau anormalement élevée et un écoulement d’eau permanent d’environ 1 m3 par jour. Gestion de la demande d’intervention Par téléphone nous prenons quelques informations importantes, au sujet de leur problème de surconsommation d’eau : Toutes ces informations nous permettent de leur établir un devis par téléphone.Monsieur et madame C. nous donnent leur accord de principe par téléphone pour intervenir. Nous leur proposons donc immédiatement une date d’intervention suivant leurs disponibilités.Nous confirmons le jour même l’intervention programmée, en leurs transmettant un devis par mail. Constatations sur place A notre arrivée sur place, nous procédons en premier lieu à de nouveaux tests et contrôles visuels pour confirmer ou non la présence d’une fuite sur le réseau extérieur. (Lors de notre entretien téléphonique avec Monsieur et Madame C., ces derniers nous avaient indiqué que le compteur d’eau continuait de tourner malgré la fermeture de la vanne située à l’intérieure de leur maison, ce qui laissait supposer à la présence d’une fuite sur la canalisation d’eau extérieur Les points contrôlés en premier lieu : Dans le cas de Monsieur et Madame C. la fuite sur le réseau extérieur est confirmée. Si cette dernière ne l’était pas, le technicien aurait poursuivi ses investigations de recherche de fuite à l’intérieur de la maison. Notre méthodologie  Connaitre le tracé de la canalisation d’eau enterrée Nous procédons dans un premier temps au démontage d’un raccord sur la canalisation pour nous permettre d’introduire une aiguille détectable à l’intérieur de la canalisation. Dans le cas de Monsieur et Madame C. nous sommes en présence d’une tuyauterie enterrée de type « Plymouth », matière plastique, non conductrice.Dans le cas d’une canalisation en plomb, cuivre ou autre métal conducteur, une autre méthode aurait été utilisée. Une fois l’aiguille détectable introduite dans le réseau, nous injectons une fréquence spécifique sur notre aiguille, le technicien va ainsi détecter la fréquence avec un appareil, pour déterminer ainsi le tracé et la profondeur de la canalisation enterrée. Des points de marquage au sol discrets sont réalisés tous les 1.5 m environ pour établir un visuel du passage du tuyau souterrain. Recherche de la fuite Dans le cas de Monsieur et Madame C. , nous utilisons la méthode de recherche de fuite avec le gaz traceur, étant en présence d’une fuite pas assez importante pour avoir une localisation précise. Après avoir bien entendu retiré l’aiguille détectable de la canalisation, nous mettons sous basse pression la canalisation en injectant notre gaz traceur dans le réseau. Il s’agit d’un gaz inoffensif, de type Azote hydrogéné N2-H2. Ce gaz comporte de l » hydrogène, qui étant plus léger que l’air, va ressortir par la fuite, pur se diffuser à la surface du terrain. Notre technicien de recherche de fuite s’est donc par la suite déplacé sur le tracé du réseau pour analyser et rechercher d’éventuelles remontées de gaz à travers le sol. Lorsque la présence de gaz à été identifié, nous avons pu déterminer la localisation de la fuite en réalisant quelques petits trous de sondage dans la terre, pour identifier avec plus de précision le lieu de la fuite. Un marquage au sol à par la suite été réalisé pour matérialiser le lieu de la future fouille à réaliser. Le technicien à par la suite, bien entendu procédé à la remise en eau du réseau, en effectuant une purge de la canalisation. Préconisations techniques Dans le cas de Monsieur et Madame C. la fuite étant localiser sous terre et à une profondeur d’environ 80 cm, nous leur avons préconisé de procéder au terrassement de la canalisation avec une mini pelle de type 900 KG pour ne pas endommager tout leur terrain. Notre société pouvant procéder à la réparation de la canalisation, nous leur avons transmis un devis pour la réalisation des travaux de fouille et de réparation. L’intervention a pu être réalisée une semaine plus tard environ, la canalisation était fendue. Conclusion Avec l’aide de notre rapport d’intervention précis et détaillé, Monsieur et Madame C. ont pu faire valoir leurs droits au pré de leur assurance, leur contrat couvrait la recherche de la fuite et aussi une partie de la réparation. Pour leur éviter d’avancer trop de frais, nous leur avons proposer d’attendre que leur assurance leur rembourse avant d’encaisser leurs règlements. Nous leur avons également expliqué la procédure à suivre pour pouvoir avoir droit au dégrèvement de leur facture d’eau avec la Loi Warsmann, nous leur avons ainsi transmis une attestation de réparation et autres justificatifs pour compléter leur dossier de déclaration de sinistre au pré de leur fournisseur d’eau. Pourquoi faire appel à la société de recherche de fuite SEDIMO ? Faire appel à une entreprise spécialisée en recherche et détection de fuite d’eau comme la notre SEDIMO, vous permettra non seulement de localiser précisément le lieu de la fuite, mais également d’éviter d’aggraver votre surconsommation d’eau.
